产品介绍

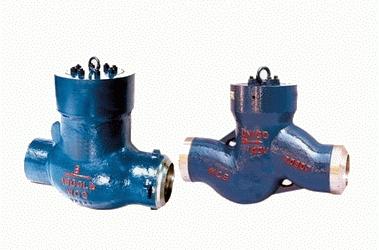

H64Y 型1500(Lb)~2500(Lb) 电站止回阀

【产品用途】

H64Y 型1500(Lb)~2500(Lb) 电站止回阀适用于Class1500~2500Lb，工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上。

H64Y-1500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
公称通径PNS(in)	d	L	H	重量
21/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
公称通径PNS(in)	d	L	H	重量
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

声明：本文中所有文字、数据、图片均只适用于参考，H64Y 型1500(Lb)~2500(Lb) 电站止回阀性能参数、H64Y 型1500(Lb)~2500(Lb) 电站止回阀结构尺寸参数、H64Y 型1500(Lb)~2500(Lb) 电站止回阀价格等详情，请联系我们的销售、技术工程师，电话：0519-855-62851 138150-19005
