当前位置： 首页>> 产品展示 >>硬密封法兰蝶阀 江苏蝶阀厂家D343H-16C

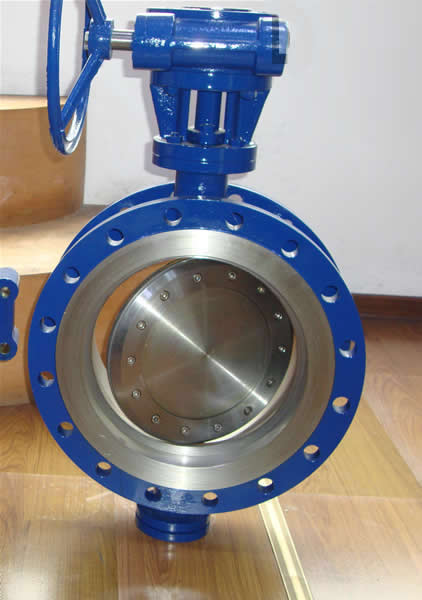

硬密封法兰蝶阀 江苏蝶阀厂家D343H-16C

价格 电议
更新时间
2019-02-07 20:00:02
起订量
1件起批
服务
 资质已审查
发货地
江苏省 常州市
货期
近期热度
次浏览
立即询报价

产品介绍

D343H-16C铸钢法兰硬密封蝶阀简介

产品名称：D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀
：江苏中扬   型号：D343H－16C
材质：碳钢       连接形式：法兰
结构形式：斜板式 适用介质：蒸汽
压力环境：常压   工作温度： 常温
标准： 国标      流动方向：单向
驱动方式：手动   零部件及配件： 手轮
用途： 截止      类型(通道位置) ：二通式
D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能具有耐腐蚀使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀主要技术参数



公称通经DN(mm)

50～2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢：-29℃～425℃ 不锈钢：-40℃～650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀主要零部件材料



零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀采用标准



制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

D343H-10/16/25/硬密封蝶阀主要外形连接尺寸　(单位:mm)



公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70

产品相关关键字： D343H-16C铸钢法兰硬密封蝶阀\多层次金属硬密封蝶阀



常州中扬阀门有限公司倡导“科技创新、环保为先”的设计理念，公司将不断为用户奉献符合市场需求的流体工业产品。

常州中扬阀门有限公司愿与您携手，并驾齐驱，共同迈向辉煌的明天！

质量：

1．在客户正常的储运、保养、使用条件下，因产品的制造质量问题而不能正常使用时，提供三包（保修、包退、包换）服务。
2．在接到质量信息反馈时，将在24小时内提出处理意见，并做到１００小时内赶到现场处理问题，待正常运转后，再分析原因，明确责任。
3．为出厂产品提供必要的技术文件和产品合格证书。
4．根据客户需求或协议及时提供备品、备件和安装、调试、维修服务及对客户有关人员进行技术培训。
5．大型工程项目，将根据招标文件的要求组织生产、测试、检验，并配合客户现场验收。
6．严格按照IS09001标准组织原材料、零部件的采购和产品的生产、检验。

客户在使用产品的过程中，如发现产品不能正常使用时，可立即向营销中心售后服务部咨询，并将所用产品的型号、规格、使用环境、故障情况、购买日期和服务要求详细说明。经售后服务部提出处理建议后，仍不能解决的，再决定派人或作其他处理。
