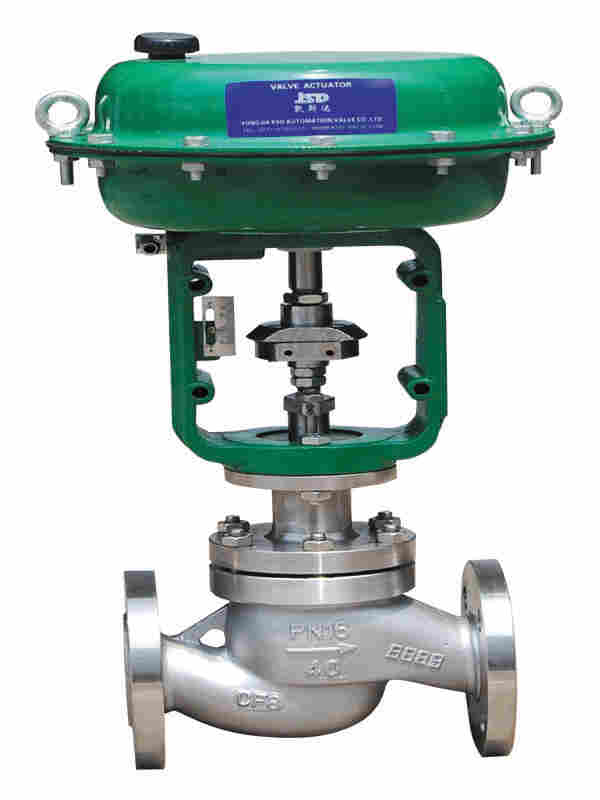

ZMAP-16C,ZMAP-25C气动薄膜调节阀
价格
￥1.00
服务
 资质已审查
|
产品介绍 |
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。
|
详细资料 |
|
产品名称：
|
气动薄膜调节阀
|
|
产品型号：
|
ZMAP
|
|
产品口径：
|
DN25-300
|
|
产品压力：
|
0.6-6.4Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢等
|
|
产品简介：
|
制造标准：GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。常州中扬阀门有限公司拥有全球的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造阀门。
|
气动薄膜单座调节阀概述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。
气动薄膜单座调节阀可配附件
定位器 手轮
电/气转换器 空气过滤减压器
气动薄膜单座调节阀规格与技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数kv
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
公称压力MPa
|
0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）
|
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
|
介质温度℃
|
-20～200、-40～+250(常温型)、-40～250（中温型）
|
|
流量特性
|
直线、等百分比
|
|
法兰尺寸
|
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
|
|
法兰型式
|
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
|
|
阀体
材质
|
PN
(MPa)
|
1.6
|
常温型
|
HT200
|
|
4.0,6.0
|
常温、中温型
|
ZG230-450、ZG1Cr18Ni9Ti
|
|
阀芯材质
|
1Cr18Ni9
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
|
可调比
|
30:1
|
|
|
型 号
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面积cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
弹簧范围KPa
|
20～100(标准)；40～200；80～240；20～60；60～100
|
|
项目
|
指标值
|
|
基本误差％
|
不带定位器
|
±5.0
|
|
带定位器
|
±1.0
|
|
回差％
|
不带定位器
|
3.0
|
|
带定位器
|
1.0
|
|
死区％
|
不带定位器
|
3.0
|
|
带定位器
|
0.4
|
|
允许泄漏量L/h
|
1×10-3×阀额定容量
|
|
供气压力
MPa
|
弹簧压力
KPa
|
公称通径
|
20
|
20
|
20
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14
|
20-100
|
允许压差MPa
|
5.3
|
3.7
|
2.3
|
1.3
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
0.05
|
0.035
|
|
0.24
|
40-200
|
6.4
|
6.4
|
5.5
|
3.1
|
1.8
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.18
|
0.18
|
0.10
|
0.10
|
0.10
|
0.07
|
|
DN
|
D
|
|
H
|
H1
|
|
PN(MPa)
|
|
1.6
|
4.0
|
6.4
|
常 温型
|
中温型
|
|
25
|
280
|
185
|
190
|
200
|
685
|
835
|
115
|
|
32
|
280
|
200
|
210
|
210
|
696
|
847
|
120
|
|
40
|
325
|
220
|
230
|
235
|
754
|
905
|
130
|
|
50
|
325
|
250
|
255
|
265
|
784
|
935
|
145
|
|
65
|
410
|
275
|
285
|
|
